處理物料:花崗巖
處理能力:350t/h

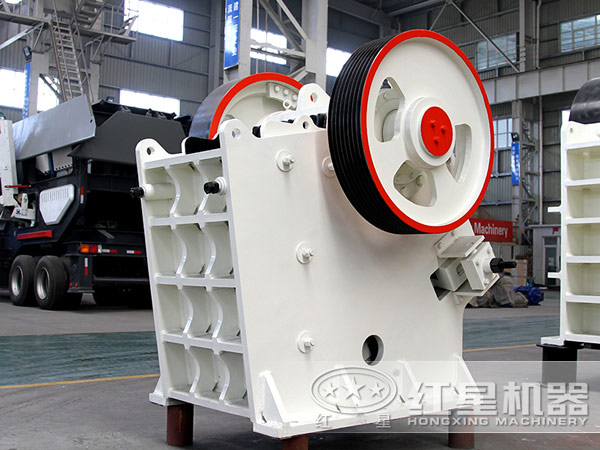

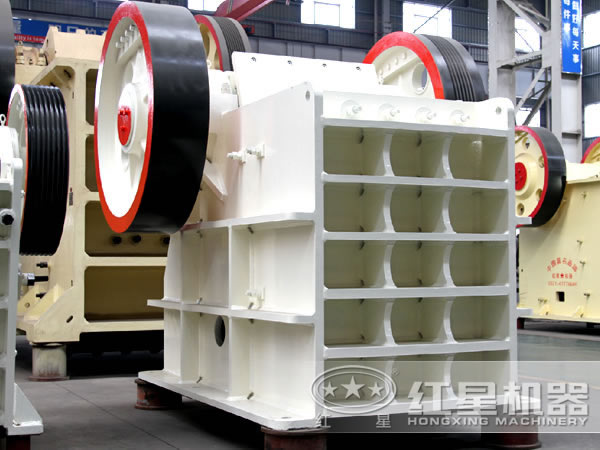

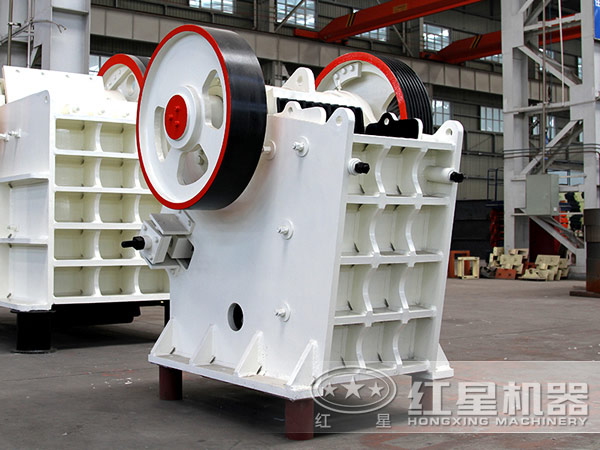

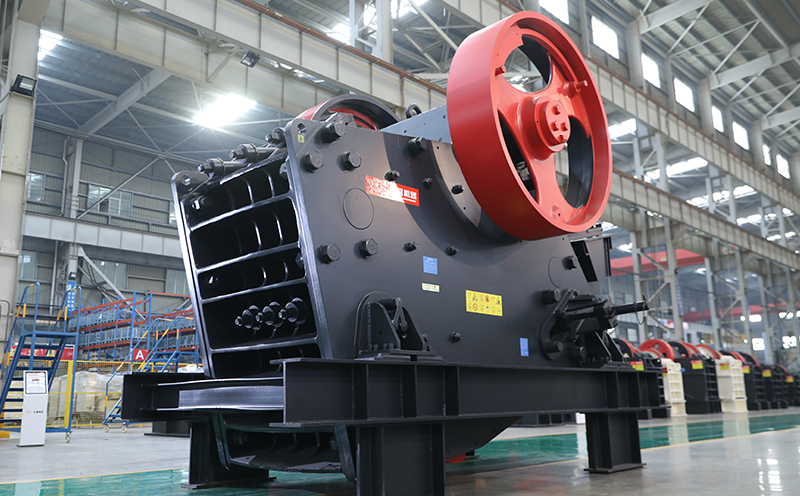

紅星75顎式破碎機是由紅星機器廠家打造的破碎機,該設備實際型號為PE-750*1060顎式破碎機,該顎式破碎機在普通顎破的結構基礎上增加了液壓裝置,使設備作業過程更加平穩,可破碎物料和粒度更廣,從多方面提升了設備的性價比。75顎式破碎機適合用于各種礦石或巖石的粗、中、細碎作業中,是各類金屬與非金屬礦破碎的理想設備。
1、適用于對含有不同強度的物料進行選擇破碎,深“V”破碎腔,破碎盲區少,進料能力與產量對應,適用范圍極廣。
2、墊片式排料口調整裝置,調節靈活性強,具有自動吐障功能,可滿足不同用戶的要求,可靠性高。
3、排障后,避免大量未破碎物料涌入流程,具有快速恢復生產功能,可實現不停機生產。
4、可利用液壓系統方便解決動顎卡死問題。

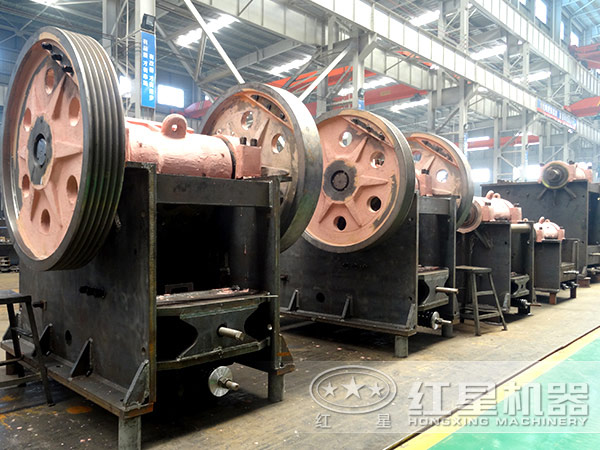

紅星75顎式破碎機基本由復擺式顎式破碎機、液壓系統和電氣控制系統三大部分。與常規復擺式顎式破碎機相比,該設備的創新在于在肘板和機架之間增設了液壓保護支承裝置,可以保證破碎作業過程更加穩定。
1、機架為鋼板焊接結構,焊后經退火處理,更加牢固耐用。
2、破碎腔作為破碎機破碎作業的主要工作區,其形狀、參數直接影響著破碎機對礦物的施力條件和破碎環境。本機采用曲線型破碎腔設計,曲線型腔齒板耐磨,嚙合角小,破碎比大。
3、排料口設計簡單且方便調整,通過調整絲杠和調整墊片即可實現排料口的調整。
4、傳動裝置采用運行可靠的窄V帶。
5、液壓系統采用高靈敏性控制元件,動作靈敏、響應快、保護可靠。且液壓站控制元件高度集成,泄漏損失極少,抗污染能力強,油箱采用密封結構,并設有防塵罩,可就近安裝在機器旁。
6、設計選用的油泵規格小,且長時間處于“休眠”狀態,系統能耗低,發熱少。
7、通過控制閥組模塊組合,可實現一臺液壓站控制兩臺破碎機工作(一臺粗破,一臺細破)。
河南鄭州100T/H小型石子粉碎機現場視頻
加工物料:鵝卵石
投產時間:18年7月
成品粒度:0-5、5-10、10-16mm
方案詳情:紅星機器根據河南鄭州客戶需求,選擇75顎破與圓錐破碎機配合組成一條石料破碎生產線,科學合理選型,順利達到預期產量。自從投入生產以來,一直運行穩定,自動化程度高、實現了多項操作的集中控制,成品粒形好、粒度均勻、規格符合要求,利潤空間大,同時噪音低、粉塵少,不用擔心環保問題,客戶非常滿意。

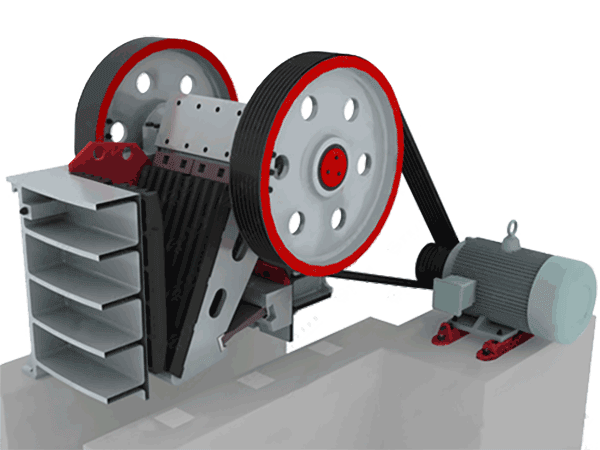

紅星75顎式破碎機主要依靠由定顎、動顎構成破碎腔對物料破碎,動顎在偏心軸裝置的帶動及射板的支承下作復雜擺動,待破物料由上腔入料,在破碎腔內遭到定顎與動顎擠壓、劈裂、彎曲等作用力后被破碎,破碎后的物料由下端排出。
| 型號 |
給料口尺寸 (mm) |
最大進 料粒度 (mm) |
排料口調 整范圍 (mm) |
處理能力 (t/h) |
偏心軸轉速 (r/min) |
電動機功率 (kw) |
外形尺寸 (長×寬×高) (mm) |
| PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 4P 5.5 | 720×660×850 |
| PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 910×750×990 |
| PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 4P 11 | 1000×870×990 |
| PE-250×400 | 250×400 | 210 | 20-60 | 5-21 | 300 | 6P 15 | 1300×1090×1270 |
| PE-400×600 | 400×600 | 340 | 40-100 | 16-64 | 275 | 6P 30 | 1730×1730×1630 |
| PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 6P 55 | 1980×2080×1870 |
| PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 6P 55 | 2070×2000×1920 |
| PE-600×900 | 600×900 | 500 | 65-160 | 50-160 | 250 | 6P 55 | 2190×2206×2300 |
| PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 8P 110 | 2660×2430×2800 |
| PE-900×1200 | 900×1200 | 750 | 95-165 | 220-380 | 200 | 8P 110 | 3380×2870×3330 |
| PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 6P 160-220 | 4200×3300×3500 |
| PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 8P 280-355 | 5160×3660×4248 |
| PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1200×1530×1060 |
| PEX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 6P 22 | 1380×1750×1540 |
| PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1560×1950×1390 |
| PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 2140×1660×1500 |
| PEX-300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2720×1950×1600 |
綜上所述,紅星75顎式破碎機可以實現自動進料吐料、復位修復和連續破碎。推廣使用證明,該設備具有結構合理、運行穩定、維護方便、適用性廣、性價比高等優勢,滿足環保生產的工礦條件,是一款不錯的綠色環保破碎設備。
