圓錐破碎機簡介

隨著礦山技術的不斷發展，圓錐式破碎機（圓錐破碎機）分為好幾種，包括彈簧圓錐破碎機、PSG復合型圓錐式破碎機、HXGYS全液壓圓錐式破碎機、HXHP多缸液壓圓錐破碎機和HXCS單杠液壓圓錐破碎機 ，圓錐式破碎機是新研制的一種先進的大功率、大破碎比、高生產率的液壓式破碎機。

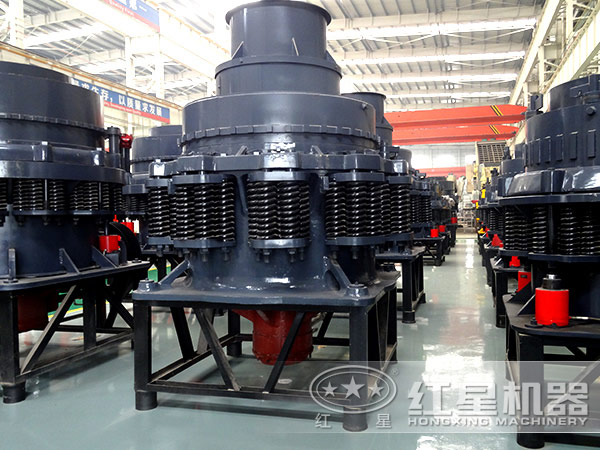

彈簧圓錐破碎機

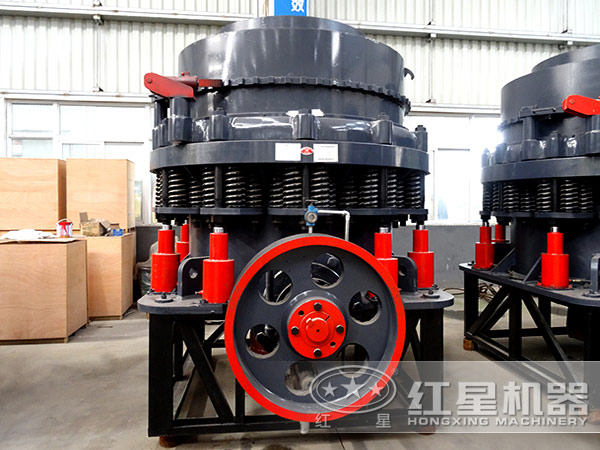

PSG復合型圓錐式破碎機

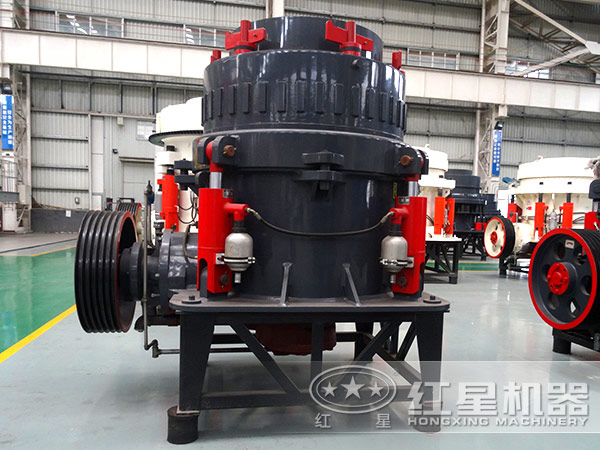

HXGYS全液壓圓錐式破碎機

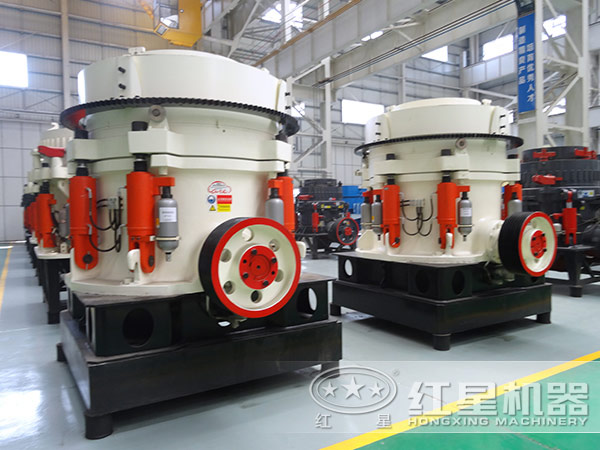

HXHP多缸液壓圓錐破碎機

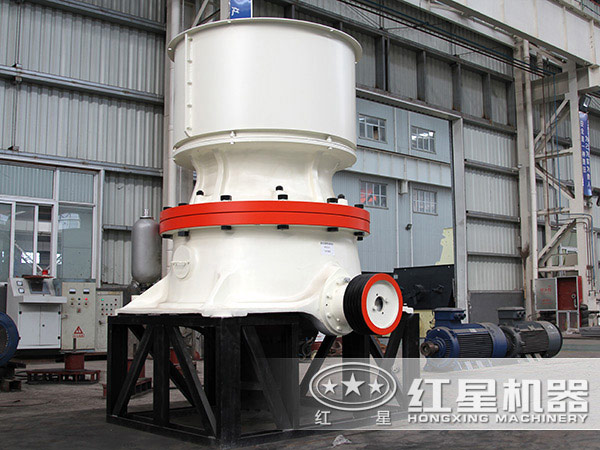

HXCS單杠液壓圓錐破碎機

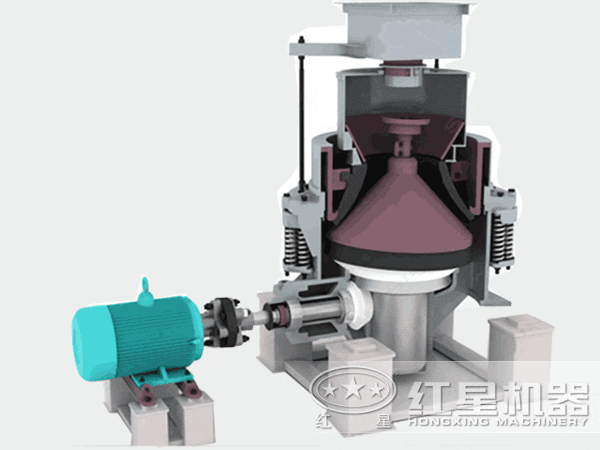

圓錐式破碎機工作流程

該機工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐式破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。

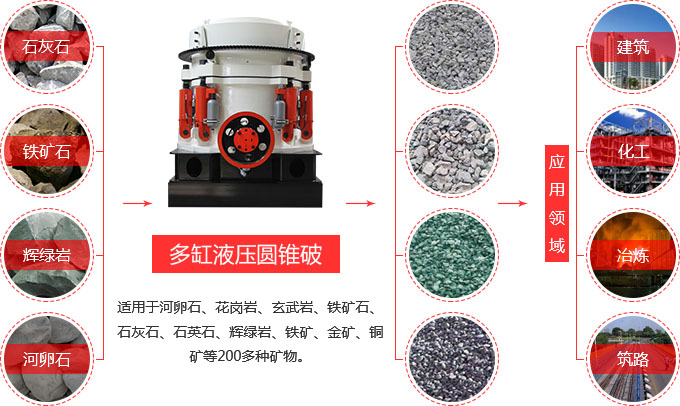

圓錐破碎機應用范圍

圓錐式破碎機適用于普氏硬度f ≤5-16的（如石灰石、石英、花崗巖、鐵礦石凳）各種礦石和巖石物料，根據破碎效果的不同可將圓錐式破碎機分為粗碎圓錐破碎機，中碎圓錐破碎機和細碎圓錐破碎機三種類型，破碎腔的不同決定了標準型破碎腔適用于物料的中碎，中型破碎腔適用于物料的中細碎；短頭型破碎腔適用于物料的細碎作業。因其多種型號和優越的使用性能，圓錐式破碎機在冶金、礦山、交通、建筑、化工等眾多行業得到廣泛的應用和一致好評。

紅星圓錐式破碎機主要特點

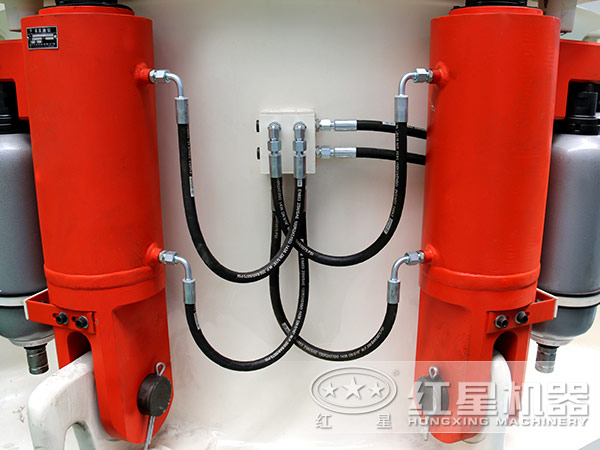

（1）液壓系統

該機具有用液壓系統來調整破碎機排礦日的大小，液壓系統可有效地保證設備的安全運轉。在破碎腔中有異物時，液壓系統可使動錐體自動下退，當異物排出后，該系統使下退的動錐體自動復位。重新保持原來的排礦口位置繼續工作；

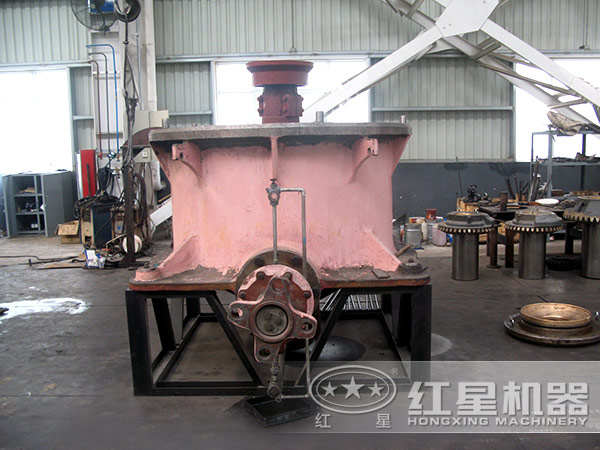

（2）破碎腔型

破碎腔型是指動錐與固定錐之間形成的幾何空間。破碎腔的形狀對整機的性能影響很大。破碎機腔型是破碎的主要技術指標。該機從粗碎到細碎設計了四種規格的腔型，它有六種可能的組合，這意味著它能不錯地適用于用戶特殊要求；

（3）密封可靠

采用迷宮式密封裝置，取代了以往使用的水式密封，使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠；

（4）更換方便

以往破碎機更換破碎壁非常慢,圓錐破碎機新結構更換破碎壁非常快。因為上破碎壁上裝有卡梢，用螺栓頂起就把破碎壁固定.下破碎壁固定是用液壓螺母緊固.上、下破碎壁背面不需要加任何填充材料，所以更換快速方面，減少了工人勞動強度；

（5）調節開口

該機選用了耐高壓的位移傳感器，調整排礦口位置時是在操作室進行的。只要一按鍵，在操作臺上就有顯示，就可以看到所需要調整的排礦口大小，非常方便準確。
