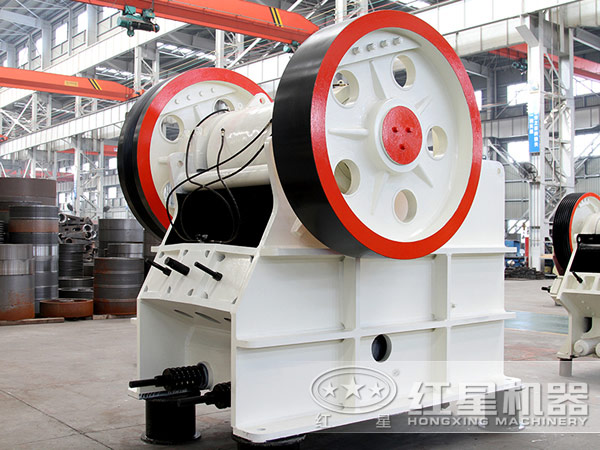

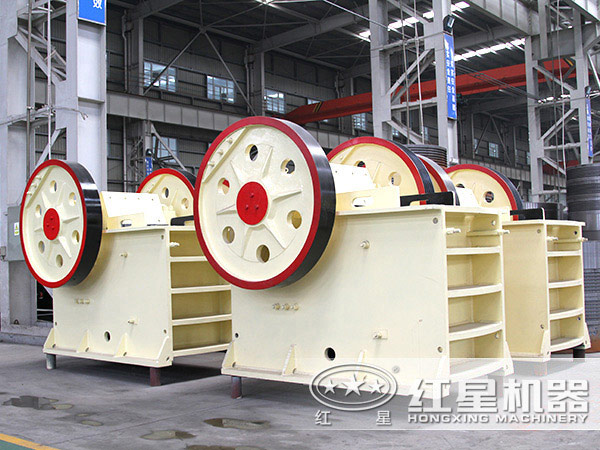

肘板是顎式破碎機的一個重要且易損部件，對其純滾動的因素進行分析，有利于改進破碎機的結構，提高破碎機的工作能力。

由于肘板擺角對動顎軌跡性能值影響很小，因此在機構尺寸優化中，肘板擺角是作為原始數據給定的。肘板的長度與其擺角取值有關，增大肘板擺角，可減小肘板長度尺寸。因此，如果機構尺寸優化設計時，給出大擺角將可得到較輕的肘板，這對于節省易耗件的金屬消耗是十分有利的。

對破碎機簡化機構中的肘板運動進行分析可知，當傳力角小于摩擦角時，肘板將不發生滑動。因此，保證肘板在襯墊之間純滾動的條件是：，其中δ是傳力角，ψ1是摩擦角，ψ4是肘板擺角，f是肘板與襯墊之間的摩擦系數。由于肘板與襯墊間為干摩擦，若取f=0.015，則ψ4≤13°?？紤]到排料口調整、機件磨損以及襯墊隨動顎擺動等因素對ψ4計算值的增量，因此應對擺角的極限值加以修正，以保證肘板的純滾動，?。?

ψ4≤4°~6°。

上述觀點只能得到小擺角長肘板結構。由破碎機變長桿高副機構的運動機理分析可以看出，采取小擺角長肘板的傳統看法應加以修正。因此，動顎襯墊在機構運動時，并不總是平行移動，且肘板與其兩襯墊接觸點的位置隨機構運動改變，因?yàn)橹獍辶Σ⒉皇鞘冀K通過固定支座。

由于動顎為一般平面運動構件，因此動顎襯墊對肘板存在平動和轉動兩種相對運動，動顎襯墊的相對平動與肘板滑動無關。

對肘板純滾動的條件進行分析可知，機構運動時肘板是否發生滑動，與肘板擺角不發生關系，取決于動顎的肘板的較大相對擺角是否滿足肘板純滾動所規定的條件。

綜上所述，當機構運動時肘板是否發生滑動，與肘板擺角（或肘板長度尺寸）無關，而只與動顎與肘板間因機器運動和排料口調整而引起的相對擺角有關。由于相對擺角值一般很小，并滿足肘板純滾動規定的滾動條件，因此破碎機運動時，肘板將在其襯墊間作純滾動。因此破碎機可以采用短肘板結構，這對降低易耗件金屬耗損和減輕機重是十分有利的。
