雙齒輥破碎機是近年來出現的一種具有很多特殊優點的破碎設備。本文主要介紹紅星機器對其破碎和排料機理的分析，從而給其設計及系列開發提供合理、可靠的理論依據。

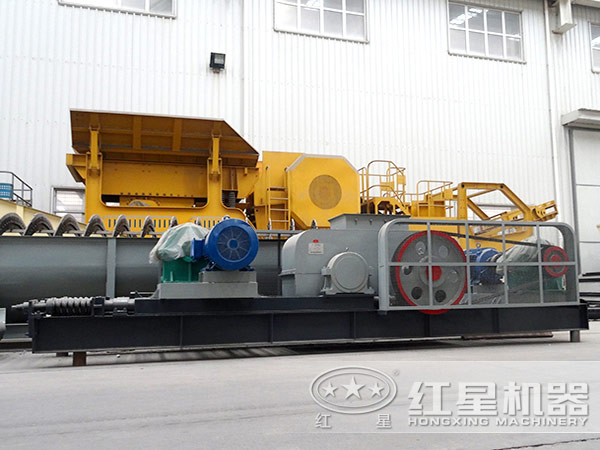

雙齒輥破碎機的破碎機理如下圖1所示。

進入破碎機的物料先經破碎機兩個齒輥上的幾個交錯齒沖擊剪切而破碎，即物料被齒咬入；若物料仍未被粉碎，則齒沿物料表面強行滑過，靠齒的螺旋布置，將物料進行翻轉，等待下一對齒的繼續作用，直到破碎的物料能被齒輥咬入為止。

能被齒輥咬入破碎后的物料，經過當前一對齒的下棱和前一對齒的上棱的擠壓、剪切作用而將物料破碎，粒度小的物料直接排出，粒度大的物料由于包容的體積逐漸變小而被強行擠壓剪碎而擠出，符合要求的物料從齒側間隙漏下。

個別粒度較大的物料將被破碎棒阻擋，當齒運動到破碎棒附近時，進一步將擱置于破碎棒與齒輥間的大塊物料劈碎，并將其強行排出。

滾動排出的物料體積為整個破碎腔的體積減去破碎齒的體積；排料的多少很大程度受到齒輥與物料的摩擦力以及輥縫的大小、物料的塊度及大塊率等因素的影響。
